Inveter sederhana

 Inveter sederhana mengubah arus dc ke ac

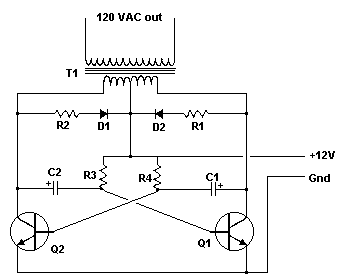

Berikut ini saya menemukan sebuah rangkaian/ skema inverter sederhana yang menggunakan transistor 2N3055 NPN



C1, C2   2   68 uf, 25 V Tantalum Capacitor
R1, R2   2   10 Ohm, 5 Watt Resistor
R3, R4   2   180 Ohm, 1 Watt Resistor
D1, D2   2   HEP 154 Silicon Diode
Q1, Q2   2   2N3055 NPN Transistor (see "Notes")
T1   1   24V, Center Tapped Transformer (see "Notes")
MISC   1   Wire, Case, Receptical (For Output)

pada gambar skema inverter di atas, trafo yang digunakan adalah 120v jika ingin keluar 220v gunakanlah trafo yg biasa kita pakai.
