Alat Test Led Sederhana Pake Trapo CT

Bikin sendiri alat test lampu led backlight

Alat test untuk lampu backlight yang dapat dibikin sendiri dengan harga murah.
Dapat untuk test satu lampu led
Dapat untuk test satu renteng (strip) led......
Dapat untuk test lampu led pesawat led lcd dari luar tanpa bongkar panel.....
Semuanya secara otomatis....tidak perlu pakai switch.



 test

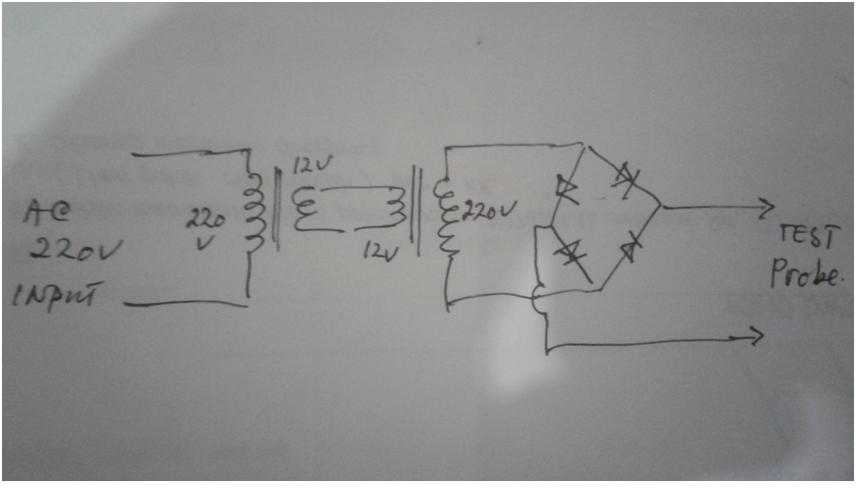

Komponen yang dibutuhkan :
  • 2 buah tranfo adaptor 350 atau 500mA.
  • Sebuah diode bridge.
Catatan : Diode bridge tanpa elko !!!

Jumat, 28 September 2012

LCD Polytron Raster Gelap, Suara Ada

LCD Polytron raster gelap, suara ada





KASUS :
  • LCD Polytron, dengan kerusakan raster gelap tidak ada gambar dan OSD.
  •  Kalau dipasang antena dan ditekan Vol-up suara normal

PEMERIKSAAN :
  • Kalau dihidupkan pada ruangan yang agak gelap, nampak layar menyala remang-remang. Hal ini menunjukkan kalau back-light menyala.
  • Cek dengan osiloskop sinyal-sinyal pada kabel LVDS dari pcb Blok Digital ke pcb T.con, terlihat adanya sinyal-sinyal gambar digital RGB yang masuk
  • Cek tegangan 5v pada LVDS kabel ke T.con, ternyata juga ada.
  • Maka analisa dan kesimpulan kami, problem kemungkinan pada pcb T.Con

SOLUSI :
  • Bongkar pcb T.con yang menempel pada bagian belakang-atas panel display
  • Kecurigaan pertama adalah ada fuse yang putus.
  • Cek secara visual untuk mencari lokasi fuse (dengan kaca pembesar)
  • Disitu kami menjumpai 2 buah fuse-chip, yaitu F1 dan F2 (lokasi dekat dengan konektor)
  • Cek dengan AVO-meter............ ternyata F1 putus.
  • Cek dengan AVO-meter untuk mengetahui apakah ada bagian yang short yang menyebabkan F1 putus..........ternyata tidak menunjukkan ada bagian yang short.
  • Karena fuse tidak ada dijual.........maka fuse kami ganti dengan sepotong kabel (satu lembar saja) dengan diameter yang lembut. Kabel kami peroleh dari bekas kabel head tape yang dapat auto-reverse
  • Dan hasilnya ketika dicoba hidupkan..........layar langsung menyala....dan gambarpun OK.



Catatan :
  • Untuk membuka pcb T.con model Polytron ini sedikit agak sulit jika dibanding merk lainnya
  • Pertama kita harus dis-asembling semua board dan perkabela
  • Kemudian dilepas cover cabinet yang mengalangi (menutup) T.con
  • Dan selanjutnya board dan perkabelan perlu di-asembling lagi jika ingin untuk mencoba dihidupkan.

Jumat, 10 Februari 2012

TV LCD KERUSAKAN T -CON

Kerusakan T-con

T-con board rusak – kenapa harus ganti satu unit LCD panel komplit ?
Hal ini terutama pada model-model produksi sebelum tahun 2006. Teknologi LCD saat itu masih dalam taraf pengembangan awal – maka banyak dilakukan revisi-revisi yang berkelanjutan untuk mendapatkan gambar yang lebih bagus. Banyak koreksi dilakukan terutama pada data memori (yang terdapat pada T-con board) untuk masalah-masalah seperti white-balance, gamma-corretion, dan uniformity (semacam purity pada tv CRT). Pada model yang sama tetapi dengan nomor lot produksi yang berbeda kadang T-con yang digunakan sudah berbeda pula. Pendek kata waktu itu layar LCD tipe tertentu dan resolusi gambar tertentu membutuhkan T-con tertentu sendiri.
Hal ini tentu saja banyak menimbulkan komplain dari banyak konsumen, karena harga panel LCD komplit lebih dari 2/3 harga LCD teve itu sendiri jika garansi sudah habis. Dalam beberapa tahun terachir ini toleransi kerja T-con board dan variance-mya dapat diminimalisasikan. Oleh karena itu berbagai merk T-con board untuk model-model tertentu saat ini sudah dapat diperoleh sebagai part tersendiri. Bahkan T-con sekarang ini kadang dapat digunakan untuk layar LCD yang berbeda-beda serta resulusi gambar yang berbeda pula.
clip_image002
Dalam melakukan trobelshuting kerusakan LCD, hal yang paling sulit adalah menentukan bagian mana yang rusak dengan melihat gejala-gejala kerusakan yang ditunjukkan. Apakah keruskan disebabkan karena bagian Digital board (video proses), Kabel LVDS, T-con, atau layar LCD.
Video proses berfungsi untuk merubah macam-macam sinyal video input analog menjadi data sinyal gambar digital dengan skala 8 bits (atau 10bits) secara frame by frame. Jadi tidak mungkin kerusakan pada bagian ini yang akan menyebabkan kerusakan gambar secara partial. Gejala kerusakan yang mungkin terjadi pada bagian ini misalnya adalah :
  • Gambar negatip (klise)
  • Gambar noise
  • Warna berubah
  • Gambar kurang kontras
Kerusakn kabel atau konektor LVDS biasanya bersifat intermitent (kadand-kadang). Dengan menggoyang-goyang kabel LVDS gambar kadang bagus kadang cacat.  Kabel dan konektor LVDS sebenarnya jarang rusak. Kerusakan umumnya disebabkan karena cara penanganan teknisi (caraa melepas-memasang) yang belum pengalaman atau kurang hati-hati.
Kerusakan LCD panel kadang hampir mirip dengan kerusakan yang disebabkan T-con bord. Sedang kerusakan 1 garis umumnya disebabkan oleh kerusakan LCD panel (atau IC RSDS drive). Jika ragu mengenai penyebab kerusakan karena T-con atau layar LCD, maka akan lebih bijak mencoba mengganti T-con terlebih dahulu, dengan pertimbangan karena harganya yang relatip lebih murah dibanding dengan harga layar LCD.
Kerusakan T-con umumnya menyebabkan kerusakan dengan gejala tidak ada gambar (raster blank), tetapi lampu backlight tetap nyala. Karena T-con berfungsi mendrive matrix secara group, maka kerusakan T-con dapat berupa berupa kerusakan gambar partial atau per-blok secara vertikal atau horisontal. Kerusakan T-con pada SONY dapat menyebabkan LCD mati protek dan led indikator kedip-kedip (blingking code).
T-con trobelshuting
Cek fuse-chip yang umumnya berlokasi dekat LVDS konektor
Cek tegangan suply input (umumnya 12v)
Cek dengan osiloskop data sinyal gambar
Jika hal-hal tersenut diatas ok, maka kemungkinan T-con board rusak
Sebelum mengganti T-con board sebaiaknya periksa dahulu soldering, karena mungkin kerusakan hanya disebabkan masalah solderan. Coba cleaning dan kemudian panaskan board dengan blower.
Kecuali raster blank – dibawah ini adalah beberapa contoh kerusakan gambar yang disebabkan oleh T-con
clip_image004
clip_image006
clip_image008
Gambar dibawah menunjukkan contoh kerusakan data memori uniformityclip_image010
