Penyakit turunan Samsung plasma display PS-42D4S



Penyakit turunan Samsung plasma display PS-42D4S


Penyakit turunan plasma samsung tipe PS-42D4S,tv hidup,display blue back normal,kerusakan dari mainboard.

ini adalah gambar mainboard PS-42D4S sebelum di perbaiki.kerusakan turunannya ialah untuk tv ada bintik tapi no chanel,di auto atau di manual search gak mau nangkep chanel siaran, untuk av juga no signal,apanya ayo???????,,,,,klo menurut praktek yg sudah2 pernah ganti ic swit video tapi sama saja,....

ini adalah gambar mainboard setelah normal,,,apa ya perbedaannya dgn mainboard saat masih rusak,,,coba amati lebih teliti,,khususnya bagian input video di samping tuner,,,penyakit mainboard samsung PS-42D4S ternyata adalah elco nya banyak yg suak,sebelumnya saya cek dgn mnggunakan alat ESR,terlihat dgn jelas bnyak elco yg rusak,,setelah saya babat kira2 kurang lebih 30 elco dgn ukuran 4,7 & 10 micro saya ganti,alhasil alhamdulilah tuner tv kembali bekerja,,di auto search langsung OK,,lalu saya coba input AV,RGB juga normal, tapi sayang permasalahan blm selesai,saat saya pasang jek speker & volume saya gedein,,eh eehh ga ada suara,cek speker ga masalah.ampli juga baik2 saja,.Vcc, clock data ic nicam terlihat normal dgn seri nomor MSP 4410,kurang puas babat elco, ESR turun lagi cek elco bagian samping ic nicam.,& ternyata survei membuktikan panen elco lagi,sekitar 20 elco saya babat lagi,& saya jadikan hari itu adalah hari elco buat hari2 saya..hehehehhee

ini adalah plasma Tv samsung PS-42D4S setelah jadi.semoga membantu bos.....!!!!!

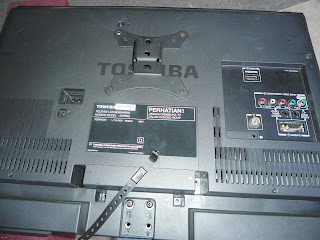

Lcd toshiba 24PB2E kerusakan AC detec



tv mati indikator stanby tidak nyala tapi teg stanby ada.,klo di bilang mainboardnya saat saya ganti mainboard stock saya yg normal kog tv tetap gak hidup????,,,klo power suplynya saat saya cek teg stanby 5 voltnya normal,lalu saya on manual teg 12 voltnya juga normal,,terus apanya ya????,apa mungkin bautnya kurang gede ya???hahahahhaha.....

kerusakan seperti ini memang sering membuat kita terkecoh,seperti halnya saya sebelum menemukan permasalahan dalam tv ini.survei membuktikan ternyata ac detec power suply tidak bekerja,lah eemang ac detec sakit?????jelas sakit karna ada bagian tubuh ac detec yg rusak.& sudah menjadi kewajiban kita khususnya doctor specialist lcd untuk mengobatinya.langsung operasi yuuuukkkkkkk.....!

!

praktek itu lbh baik di bandingkan sekedar teori..langkah awal kita cek teg 400 volt mau naik apa tidak saat di on,jika tidak naik ke 400 volt kemungkinan besar ic fan 7530 rusak.

jika teg naik tapi di bawah 400 volt silahkan cek resistor2 yg berhubungan dgn pin ic bagian INV.di jamin ada yg putus"..lcd yg saya tangani ini teg 400 volt naik normal,namun ac detec ga bekerja,bisa jadi juga kerusakan seperti ini dari ic,jelas karna ac detec tercontrol dari ic."seperti gambar di atas...

alhamdulilah kerusakan ketemu,sembuhlah ini lcd, ic tl 431 rusak. semoga membantu..!

Lcd sony 32 V300A gambar polos



tampilan menu terlihat normal,suara Tv atau av juga normal,tapi gambar putih polos.klo bagian T-con gak mungkin...langsung aja hajar mainboadr.cek tegangan ke berbagai ic,ada kejanggalan nih di bagian ic swit video dgn seri BH7641FV.vcc ic yg seharusnya 1,2 volt hanya 0,8 volt,yg rusak regulator 1,2 volt atau ic switnya ya???,,saya pilih ganti ic switnya,karna saya ukur dgn ohm terlalu tinggi ukurannya,setelah copot ic swit tegangan 1,2 volt normal..titik terang kembali tiba kayaknya,,

SETELAH GANTI IC SWIT..."

alhamdulilah kelar nihhh tv....!!!!!

2 komentar:

  1. kebetulan nih saya jg alami lcd plasama samsung ps-42D4S, layar gelap tapi suara normal, kira2 dibagian mana masalah nya pak? apa mgkn mainboard nya elco yg soak? mohon pencerahannya pak..trims

    BalasHapus
  2. untuk lcd plasma jangan ponis main botnya dululu mas cek dulu elko nya kalu punya eser meter cek dulu,trus kebayakan lcd kalu layar gelap biasanya fuse2 yang buat suplay lampunya putus saya sering nalami demikian pak,cekdulu fuse kecil yang menuju ke lampu kalau ada yang putus saya suka ganti pake kabel rambut satu lembar saja sebagai ganti fusetsb terus cek inveternya biasaya bermasalh
