TV LCD RASTER BLANK

LCD raster blank – backlight nyala


LCD teve dengan kerusakan : Raster blank, no OSD - Backlight nyala dan suara tetap ada.
Solusi :
  • Buka cover penutup T-con (umum ada dibagian tengah-atas bagian belakang LCD panel)
  • Cek kabel konektor LVDS (mungkin kendor atau loose kontak)
  • Cek tegangan suply Vcc 12v
  • Cek fuse chip pada suply tegangan 12v (lokasi biasanya dekat dengan konektor LVDS)
  • Cek sinyal gambar menggunakan osiloskop
  • Jika semuanya ok, maka kemungkinan pcb T-con rusak.

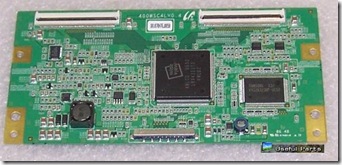

clip_image002 KIKISERVISContoh pcb T-con (gambar dari usefulparts.com)

clip_image004 Contoh konektor LVDS (Sony Bravia)
Sinyal gambar yang perlu dicek degan osiloskop adalah :
  • RA+/RA-
  • RB+/RB-
  • RC+/RC-
  • RD+/RD-
  • RE+/RE-
catatan : RCLK+/RCLK- tidak bisa dicek dengan osiloskop biasa (karena frekwensi tidak mampu)
