Belajar LCD.7 – Life time CCFL


LCD yang menggunakan backliht jenis CCFL (cold cathode flourecent lamp) umurnya tergantung dari umur lampu ini. Selama pemakaian kecerahan CCFL akan menurun secara kontinyu, disebabkan  karena degradasi pada elemen elektrode dan lapisan phospor.

Life-time adalah umur pemakaian CCFL dari awal hingga terjadi penurunan kecerahan 50%

Ada beberapa faktor yang mempengaruhi umur CCFL,  antara lain adalah :
  • Design dari sirkit inverter seperti frekwensi, kapasitansi balast, dan kapasitor resonan, tegangan drive. Tegangan drive yang over akan memperpendek umur CCFL.
  • Jarak antara refelektor dengan CCFL, makin dekat jaraknya makin pendek umur CCFL
  • Diameter CCFL, makin kecil diameter makin pendek umurnya
  • Tekanan gas, makin kecil tekanan gas makin pendek umurnya
  • Temperatur lingkungan sekitar, makin panas makin pendek umurnya

Frekwensi inverter
  • Backlight inverter menghasilkan tegangan sinus dan umumnya bekerja pada frekwensi sekitar 30 hingga 60 Khz
  • Makin kecil diameter, dibutuhkan frekwensi drive yang lebih besar
  • Frekwensi yang terlalu besar menyebabkan kebocoran sinyal
  • Frekwensi terlalu rendah menyebabkan penyalaan menjadi kurang stabil

clip_image002

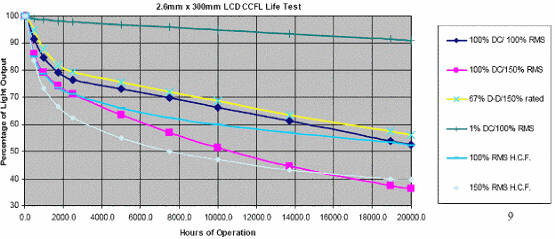

Gambar grafik diatas menunjukkan contoh sebuah hasil test umur pemakaian CCFL
  • Setelah pemakaian 2000 jam pertama, maka kecerahan akan turun berkisar antara  20 hingga 30%
  • Jika over drive maka setelah 10.000 jam kecerahan akan turun 50%. Dan setelah 20.00 jam akan turun hingga tinggal kurang dari 40% (grafik warna merah dan abu2)
  • Driving secara normal, maka setelah 20.000 jam kecerahan akan turun 50% (grafik warna biru)

Bagaimana memperpanjang umur CCFL
  • Umur CCFL akan lebih panjang jika  inverter mempunyai sirkit PWM dimming
  • Seting britnes secukupnya (jangan terlalu terang)
  • Jangan meletakkan teve dilingkungan yang dekat sumber panas.
  • Matikan teve jika tidak ditonton
