Sabtu, 28 Januari 2012

macam 2 kerusakan hp





NOKIA5610






Nokia 6300 headset not respons


Jalur headset Nokia 6300(headset ways)

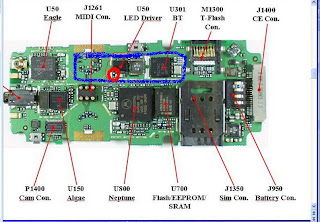

Motorola E398 lay out ways



Samsung C100 please wait solutions


Nokia 1661 white screen problem



Ubah Nokia 1100b (RH-36) menjadi 1100(RH-18)


Nokia 1200/1208 Keypad Jumper Solutions (EMIF)


Blackberry Hardware Solution



                                                          Silahkan DOWNLOAD

Sony Ericsson K310,K510,W200 New Joystick Solution



Nokia 2660 charging ways


Nokia 2630 charging not support


Nokia 2600 not charger


Siemens,Secret code BenQ



BenQ E61:tekan 1 + 6 + 8 + pwr
 Untuk kode lainnya:

Service codes BenQ:
software version: *#300#
test mode: *#302*20040615#
Service codes Pantech:
software version: *01763*79837#
service menu: *01763*476#
reset defaults (phone/user code reset to default): *01763*737381#
Service codes 3xx, 5xx:
software version: *#79#
software version: *#837#
Service codes VK200, VK2000, VK2010, VK2020, VK4000:
software version: *#79#
service menu: *#9998*8336# (hold #)
reset defaults (phone/user code reset to default): *#9998*7328# (hold #)



BenQ-Siemens Secret Codes
Software version:
*#06#
to see more info, press softkey again
English menu:
*#0001#
Deutsch menu:
*#0049#
Secret Code:
*#0606# remove sim card before
Unlock Sim:
*#0003*(secret code)#
Bonus Screen:
*12022243121
Factory settings: Type *#9999# to reset factory settings.(not tested).


Skema jalur keypad Sony Ericsson J300i


Untuk Download skema jalur keypad j300i klik di SINI!

Semoga membantu!

Solusi no signal Nokia 1202


Nokia 5610 Flexible keypad



Nokia 3230 kamera not support

Sabtu, 20 Maret 2010

Nokia 2600c Insert sim solution


Sony Ericsson,tentang CID,CDA,GDFS,COLOUR,IMEI


 :

CID ialah: berupa angka yang merupakan proteksi dari ponsel SonyEricsson,CID versi baru dari

setiap waktu ke waktu, untuk menghindari membuka kunci operator/flash dari alat-alat servis

software yang bukan dari SonyEricsson resmi.Dimana CID yang telah direlease oleh pihak

SonyEricsson ialah: 29/36/37/49/50/51/52,Ponsel SE-based LG/Sharp menggunakan sistem yang

sama(tapi beda versi). OTP (One Time Programmable memory) dan EROM juga diproteksi dengan

CID-CID yang berbeda, contohnya ialah ponsel SE K600s/K608s.

CDA:

CDA ialah: berupa versi-versi firmware pada setiap ponsel Sony Ericsson yang biasa kita

sering meng upgrade dan men downgrade firmware sonyericsson tersebut,Sony Ericsson juga dapat

men gupdate sendiri dengan software bawaan resmi sony ericsson yaitu SEUS (Sony Ericsson

Update Service) dan menggunakan kabel dcu-60 atau melalui koneksi GPRS dimana akan muncul

pilihan menu tersebut berupa lang-pack(bahasa)/branding/bandlocks.Generik (unbranded) pada

ponsel K750 yang dipakai di negara Scandinavia seharusnya ialah CDA102337/12, sedangkan

ponsel K750 Telenor-branded seharusnya ialah CDA102338/62.Kedua-duanya dapat diprogram ulang

dengan bahasa/kamus yang sama ataupun yang berbeda.

BLUE/BROWN/RED:

BLUE/BROWN/RED: Warna tersebut menentukan suatu produk ponsel Sony Ericsson tersebut dari

suatu pabrik, pengembang dll,ponsel yang berwarna biru/blue pada saat kita mengidentify

ponsel melalui setool box ialah merupakan pabrikan sony ericsson yang telah di asembling,

tapi jangan pernah program ulang/GDFS/IMEI (hati-hati IMEI tersebut tersimpan di OTP (One

Time Programmable memory), Warna Coklat/Brown ialah "ponsel pengembang" artinya dari pihak

SonyEricsson hanya melakukan percobaan, proteksi yang dilakukan tersebut juga tidak

terproteksi dengan sempurna, contohnya ponsel CID 36 harus mesti di konversi dulu ke

brown/coklat untuk membuka operators dll, dan Warna merah/red merupakan produk retail.

GDFS:

GDFS: ialah, dimana semua informasi tersimpan didalam memori ponsel, baik itu IMEI,

customize, dan pengaturan. IMEI juga berlaku sebagai simlock data seperti pada ponsel nokia

IMEI RPL.

IMEI :

IMEI :ialah, International Mobile Equipment Identity/Perangkat lunak Identitas Ponsel

Internasional yang berupa 15 digit angka numerik, dimana imei tersebut juga tersimpan 2

tempat yang satu OTP dan terakhir GDFS, penggantian IMEI adalah illegal!

EMMA:

EMMA: berupa alat & perangkat lunak software yang biasa digunakan oleh pihak sony ericsson

servis center versi emma perangkat lunak tersebut saat ini adalah versi emma 3, kegunaan alat

& perangkat lunak dari emma tersebut ialah: " anda dapat mem program ulang, mengunci operator

gsm, dan tidak dapat membuka operator gsm". EMMA & kunci CSCA dapat digandengkan maka kita

dapat membuka operator gsm untuk semua versi cid.

DB2000, DB2010, DB2020, DB2030 :

• DB2000 (namanya Marita) yaitu GSM+3G(UMTS) yang berkompatibel dengan sejenisnya contoh: SE

K600/K608/V600/Z800/W900, Sharp 802sh, 902sh, 903sh and LG 3G phones.

• DB2010/2012 (Marita compact) yaitu hanya GSM, yang bukan jaringan 3G contohnya ialah:

K300,K500,K700,K750,S700,W300,W550,W800,Z520,Z530.

• DB2020 yaitu merupakan produk baru dari SEMC contohnya ialah: K800, K790, K610, Z710 etc,

Sharp tipe 904sh merupakan sekuriti yang sangat sulit ditembus.

• DB2030 yaitu platform yang mendukung 3G sonyericsson contohnya ialah: W880 dan W888

A2:

Ponsel yang mempunyai sekuriti baru memiliki sekuriti tanda tangan digital dari pihak

sonyericsson itu sendiri, maka kedepannya ponsel yang telah support A2 makin sulit di buka

baik itu program ulang, unlock patch (patch artinya tidak permanen buka operator) (tolong

dikoreksi kalau salah ). Sedangkan ponsel2 yang ber CID 52 yang akan datang telah support

patch unlock dengan kata lain sudah gratis tidak memerlukan login ke setool, gti dll.

Terima Kasih....

Sony Ericsson K300i keypad


Sony Ericsson J300i Tidak mengisi (not charger



Kupas tuntas problem Nokia 6600

Kupas tuntas problem 6600
________________________________________

Sebagian dari kita pasti tidak memungkiri,karena minimnya petunjuk untuk menyelesaikan sebuah kasus kerusakan ponsel,tangan dengan bersenjatakan hot air(blower) begitu gatalnya tiup panas blower sana sini.Apa lagi si pasien datang dalam kondisi mati total,semua komponen yg melekat,takkan lolos dari hemburan maut solder uap dan beceknya luluran flux.

Saya pun tidak memungkiri di hati terbersit rasa grogi apabila pasien datang dalam kondisi sekarat,hidup segan mati tak mau,iya kalau teknisinya tubuh manusia alias pak dokter,pasien datang sekarat,dioperasi terus mati tetap dapat duit,coba kalau teknisi ponsel,membunuh hp sekarat bisa-bisa malah tekor duit.

Ya sudahlah tidak usah iri sama pak dokter yang pinter dan sekolahnya juga mahal,kita control dan kembangkan potensi sendiri saja,karena semakin akurat mendiagnosa kerusakan,semakin dekat pula keberhasilan.dan semakin tepat penanganan,semakin jauh pula permasalahan meskipun praktek tak semudah teori,tetapi paling tidak kita sudah mendapat peta untuk berjalan kearah yang benar.

Kita mulai dengan peta troubleshooting booting problem pada nokia 6600,agar diagnosa & penanganannya tepat,sebisa mungkin tanyalah kronologis sebenarnya pada si pemilik hp tentang penyebab kerusakan yang terjadi,namun terkadang si pemilik tidak mau ngaku tentang penyebab kerusakan sebenarnya dengan harapan tidak ingin kena tarif mahal.”hp habis kecemplung air ,ngomongnya gak ke-napa2 tau-tau mati sendiri….cepek dehhh”.

Karena apabila penyebab kerusakan akibat insiden secara fisik seperti:kena air akibat banjir,dibanting istrinya karena ketauan selingkuh diduduki sendiri karena iseng,maka penanganan kerusakan tersebut 99,99% secara hardware,namun apabila hasil dari interogasi terungkap kerusakan terjadi akibat habis terima file dari Bluetooth,dipake anaknya buat main game atau mati sendiri,kemungkinan terbesar adalah software problem.

Namun perlu di ingat,penanganan software & perlakuan hardware saling berkaitan,meng-alokasi kerusakan apakah terjadi pada unit tenaga ataukah pada unit data diperlukan penanganan secara software dengan menggunakan perangkat flasher seperti JAF atau UFS atau lainnya,penanganan & pendeteksian kerusakan melalui software juga akan sia-sia apabila ponsel dalam kondisi penuh kerak korosi atau dalam kondisi short arus akibat sisa air.

Langkah standar yang harus diambil terlebih dahulu apabila menangani hp matot yaitu:

*periksa melalui konektor battery,short atau tidak hp tersebut dengan menggunakan mul titester (AVO meter).
*periksa kapasitas battery atau coba dengan battery lain.
*periksa konektor battery.
* periksa fungsi switch on/of dengan cara mencharging-nya.
*periksa kondisi booting dengan menggunakan media flasher.
*periksa koneksi socket LCD,buruknya koneksi bisa berakibat hp seolah mati & gagal saat proses flashing.

KODE ERROR PADA UFS


Error 2

-disconect software UFS,lalu tutup,buka lagi lalu klik “connect”
-bisa karena masalah UPP,atau juga karena masalah IC Clock 13Mgh(dimensi panjang berlokasi dekat dengan UEM)

Error 4

Bisa karena masalah UPP atau voltase yg masuk ke UPP(v2.3 &v2.5 voltagenya 1.8v sedangkan v 3.2 voltagenya 1.5)

Error 6

Masalah pada ic ram

Setelah kita lakukan cheking standar seperti tersebut diatas menghasilkan kondisi hp tidak short,konektor battery bagus,kemudian kita lakukan pendeteksian melalui software dengan hasil:

1st error,2nd error

MATOT

Setelah kita lakukan checking standar seperti tersbut diatas menghasilkan kondisi hp tidak short,conektor battery bagus,kemudian kita lakukan pendeteksian melalui software dngn hasil:

1st error,2nd error,yang berarti masalah pada tenaga

Penanganan

1.ukur dengan multitester,perhatikan konsumsi arus yang dibutuhkan ketika switch on/of ditekan.

0MA

-periksa/ganti R132 dan R133
-panasi,cetak ulang atau ganti UEM

0-25Ma

Meski jarang bisa juga disebabkan clock
-panasi,cetak ulang atau ganti UPP lalu flash ulang

30Ma

Masih masalah software
-periksa IC emi dan komponen kutu disekitar interface flash diboard
-periksa juga kabel RJ45(kabel flash)

50-100Ma

-ganti UPP(D100)
-ganti ic flash 0/FLO(D314)
-lalu flashing ulang

150Ma

Masih ada short pada pada sirkuit
-periksa selotip pelindung UI,bila terkelupas bias menyebabkan short

1st ok,2nd error(atau tampil pesan error lainnya)

Apabila ponsel datang dalam kondisi white screen display,nokia 4x display,nokia only display,contact retailer atau gagal booting,dan saat dilakukan fungsi check pada software tampil pesan 1st OK,2nd OK,maka kemungkinan besar masalah software
Untuk mengatasi ini lakukan flashing ulang,lakukan improvisasi sendiri apabila menemui kegagalan,improvisasi yang bisa dicoba seperti full erase,isi firmware china,format user area dll.

Namun pesan saya,selalu lakukan dan biasakan backup PM sebagai jaga-jaga apabila terjadi imei tanda tanya.

Sebagai pembelajaran,untuk kasus ini kita anggap proses flashing menemui kendala,maka komponen yang bertanggung jawab dan tersangka adalah ic flash(ada 4)dan UPP.
Maka langkah yang diambil adalah:
Untuk mengetahui IC flash mana yang bermasalah,maka erase ic flash satu persatu dengan mengisi alamat erase sbb:

FL0(D314) start 02000000-end 027FFFFF
FL1(D316) start 04000000-end 047FFFFF
FL2(D315) start 06000000-end 067FFFFF
FL3(D317) start 007F0000-end 007FFFFF

Ic flash yang gagal di erase dengan alamat masing-masing,berarti ic flash tersebut mengalami kerusakan dan perlu dilakukan penggantian.jadi dengan metode ini kita dapat mengetahui ic flash mana yg perlu diganti atau maintenance(panasi atau cetak ulang),karena bila mengganti keempat ic flash tersebut tanpa memilah mana yang baik mana yang rusak,kita membuat masalah semakin menjauh.

Kini apa yg dilakukan setelah penggantian ic flash?

FL0(D314)

Flashing ulang dan isi imei dengan menggunakan file RPL sesuai IMEI di UEM
FL1(D316)

Flashing ulang dan lakukan fitur format user area
FL2(D315)
Flashing ulang,isi IMEI dengan menggunakan file RPL sesuai IMEI diUEM,lakukan init simlock dan isi dengan file PM bagus.
FL3(D317)
Flashing ulang
Mati dalam 35 detik setelah booting


Coba ganti N380,bila belum berhasil berarti system ponsel masih diawasi.hal ini akibat “watchdog”system ini bertugas menggagalkan booting apabila IMEI data 1(lokasi di UEM)dan IMEI data 2(lokasi di ic flash D315)tidak sama/sinkron.data IMEI yang hilang atau corrupt ini berada berada pada FL0(D314)dan bukan pada FL2(D315).
Namun apabila kita melakukan pengisian RPL yang kita beli dengan menggunakan kredit
Ini pada FL0(D314)tanpa melakukan erase pada FL2(D315),maka 35 detik mati.Pointnya,lakukan erase pada FL2(D315)terlebih dahulu,atau full erase juga tidak apa-apa,setelah itu baru mengisi/write file RPL.

Kasus 35 detik mati juga bisa akibat ic UEM memang rusak dan perlu diganti,untuk mengetahui apakah ic UEM tersebut rusak atau masih bisa dipakai,saat ini UFS3 belum bisa melakukannya,yg bisa melakukannya JAF,MT Box,universal box,MX key sanggup melakukan hal itu dengan fitur read UEM.

Setelah meng klik read UEM apabila IMEI pada UEM terbaca ada campuran abjad(contoh:3550D10003B197-X)dapat dipastikan UEM tersebut sudah rusak,beli UEM baru ditoko sparepart yang bisa dipercaya(hari gini emang sulit seh),pasang dan isi dengan RPL sembarang(ada pada file bawaan box flasher)

SIMCARD REJECTED

Akibat simlock aktif atau data IMEI corrupt dengan tampilan tanda tanya(??????????)kondisi ini juga masih seputar masalah IMEI dengan file RPL nya,coba lakukan double klik init simlock dan info jika hasilnya locked dan tampil IMEI tanda tanya berdetail data…FFFF…maka lakukan proses write RPL seperti langkah diatas,kemudian gunakan fitur init simlock dan write PM.

CONTACT RETAILER

Kondisi tampil “contact retailer” disebabkan karena LFFS corrupt atau tidak terformat,fungsi self test pada system ponsel gagal melakukan tugasnya,maka tindakan yg dilakukan adalah:

1.lakukan fitur format user area
2.bisa juga dengan trik 4 jari,bagi yang mau bersusah payah melatih jari jemari dengan menekan tombol call,*,3 secara bersama,lalu ikuti dengan menekan tombol power,bila mujur proses formatting akan berlangsung.

Namun dewi fortuna kadang tidak berpihak pada kita,proses FUA failed,dicoba formatting 4 jari tak completed,atau proses format ok/selesai tetapi masih contact retailer,maka tindakan yang dilakukan adalah:

1.ganti ic flash FL1(D316),karena user area data terletak di chip ini.
2.berdoa dan tawakal……..

Tampil nokia slama +/- 1 menit

Flashing saja,kondisi ini karena corruptnya atau tak adanya data varian software/paket bahasa (PPM)pada hp.

Tampil noki terus dengan lampu keypad mati atau tampil nokia 4x


1.gunakan fitur FUA sebanyak 7x bila beruntung membawa hoki.
2.bila tetap tidak hoki ,reflow /reball atau replace ic flash FL1(D316)karena di chip ini terletak user area data.
3.bila lagi apes UPP yang kena,panasi /cetak ulang atau ganti UPP dengan versi yang sama,lalu flash lagi.

RESTART 60 DETIK setelah booting

Kemungkinan module Bluetooth bermasalah.

TAMPIL PESAN ERROR


Seperti tampil apps closed atau system error menandakan adanya file yang rusak atau corrupt pada drive C(LFFS),kasus ini seringkali disebabkan karena tidak kompatiblenya applikasi pihak ketiga yang terinstal pada hp,applikasi error yang telah terpasang ini ikut berjalan saat ponsel mulai booting.
Format user area atau *#37370# seringkali menyelesaikan kasus ini,namun bila hari naas terpaksa diflash ulang,sudah hari naas,suasana hati suntuk,diflash ulang masih gagal terpaksa difull erase dulu lalu flash ulang lagi,suasana hati tambah kalut,ketika kondisi hp masih sama,hari sudah mulai malem kerjaan gak ada yg berhasil.

Ic flash FL1(D316)tempat user area data disimpan,adalah kemungkinan terbesar penyebab gagalnya proses format user area,ic RAM adalah kemungkinan kedua penyebab gagalnya proses FUA.

CIRI-CIRI RAM/SDRAM PROBLEM

-LCD blink/white screen sekitar 30 detik.
-white screen diikuti lampu keypad,hp padam lampu keypad juga.
-flashing gagal masuk ke lokal mode(power manual).
-apps closed.

Ciri2 Zokus problem

Adalah komponen yang terletak dekat conektor battery yang berfungsi untuk mengatur arus keluaran dari battery menuju ponsel,dengan nama lain Auxiliary Energy Management yang bertugas mengatur arus dan sensor battery,kerusakan pada komponen ini menyebabkan
Ponsel tidak dapat hidup dengan normal karena arus keluaran yang tidak sesuai gejala white screen display/LCD blink,telepon tidak berfungsi & nokia only bisa dari komponen ini.

Selamat mencoba!

Solusi mic Sony Ericsson K300i


Persamaan LCD Nokia2

1110 ,1101,2300- 4850921
1110i,1112-
1600/6125small/2310/N71small/ 6136--4850859


1610 - 4850058


2600/2650/3200/5100a/5140/ -- 4850835


2610,6030,5140i /2255/2355/ 2626 -- 4850879


3100/3120/3200/5100/6100/6220/6610/7210/7250/7250i/ 6220/2600/2650/5140
3110c - 4851058


3220,7260,6020,6021/6236/6235/ 7260 / N90- 4850829 also 9500 little LCD but bit larger
3230/6260/6630/6670/7650/7610-4850897


3300/6800/ 6810,-- [b]4850265[/B


5200,6060,6101,6102,6103,6125,6136,6151,7360,6085 /6070,/6080- 4850927
5300,e50,6233,6234,7370,7373- 4850881


5310—6300,7500,6500c,
5500 - 4850935


6020,6021, 3220 - 4850907


6060/6101/6125/7360/6103/6151/6085
6070/6080/5200/2865i cdma
6101, 6170, 7270 small-- 4850927


6111 -6060/6103/6125 /6085/61014850975
6131/6126/6133/6290/7390/6267
6170/7270 big
6230 - 4850339


6230i - 4850837


6233,6234,e50,7370,7373 5300 - 4850881


6260,6630 - 4850851


6270,6280,6288 /6265 orig- 4850847


6300/6120//7500/8600 Luna –4851051


6500/E90
6600 - 4850343


6650 - 4850301


6670/ 7610, - 4850831


6680/n70/n72 - 4850875


6681,6630,6260,N91 - 4850897


6820,6170 - 4850353


6822 - 4850889


7200 - 4850361

Nokia 6120c LED LCD mati (no light LCD)

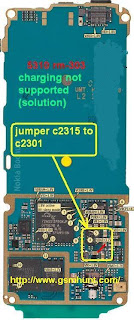

Nokia 5310 charging not suport (pengisian tidak di dukung)



Persamaan IC keypad(EMIF) pada Nokia

EMIF-10-1K010F2
1110/1200/1600/1650/2310/3220/5140/5140i/6020/6021/6030/6060/6070/
6080/6101/6103/6230/6670/7260/7360/7610/E60/E62/E70

EMIF10-LCD02F3
2610/2626/2630/2660/2760/3110c/3500c/3555/5000/5610/5700/6110c/
6120c/6121c/6124c/6210n/6220c/6290/6300/
6301/6500s/6555/6650f/7390/7500/8600/
E51/E65/E66/N78

EMIF10-1K010F1
3200/3600/3650/5100/6200/6220/6310/6310i/6500/6510/6600/6610/6610i/
6800/6820/7200/7210/7250/7250i/8910i

EMIF10-COM01F2
2865/3120c/3230/3250/5200/5300/5500/6085/6125/6131/6131NFC/6136/
6151/6170/6230i/6233/6260/6263/6267/6270/6280/6500c/6630/6680/6681/
7270/7280/7370/7373/7380/7710/7900/8800ARTE/9300/9300i/9500/E50/
E61/E61i/N70/N72/N73/N77/N80/N81/N82/N90/N92/N93/N93i/
N95/N95-8GB

EMIF02-MIC02F2
N91

BGF109
N770

TC35892XBG
6600F

Nokia 7310 keypad solution


Kasus yang sering terjadi pada nokia 7310 adalah keypad 7,8,9 tidak berfungsi,solusinya jumper menurut gambar di atas.Bila belum bisa juga ganti keytone atau IC keypadnya. Semoga membantu!

motorola c 168 mic solution


klik gambar untuk memperbesar!

motorola c 168 speaker solution


klik gambar untuk memperbesar!

Motorola C168 speaker,buzer,mic solution


System Operasi Android (Android OS)

Apa itu OS Android?

Android adalah mobile platform yang baru berbasis Linux (kernel 2.6). Ini memungkinkan para vendor tidak perlu membayar ijin pemakaian dalam mengeluarkan handset baru.

Harganya semahal Iphone?
Pasti lebih murah
HTC G1 sebagai handset ber-OS android pertama di jual di Amerika dengan harga US$ 179,99 (Rp 1,7 juta) dengan kontrak 2 tahun bersama T-Mobile.
Nah supaya tidak bingung  kita bahas kelemahan dan kelebihan OS Android ini
KELEBIHAN:
Gratis  , developer aplikasi tidak perlu membayar untuk membuat aplikasi. Aplikasinya pun jadi ikut gratis.
Didukung penuh google, artinya pengguna tersinkronisasi langsung dengan Google Account kita, contoh : Gmail, Google Contact, Google Calendar dan Youtube.
Vendor lebih rajin mengeluarin handset karena mereka tidak perlu bayar ijin pemakaian.
Pengguna tidak perlu bayar untuk men-donwnload dan meng-install aplikasi di Android.
Pemakaiannya relatif lebih user friendly.
Teknologi layar sentuh capasitive (hanya bisa dipakai dengan jari tangan, tidak bisa pakai Stylus) seperti iPhone.
Stabil, tidak mudah hang.
Aman terhadap virus.
Aplikasi game 3D berjalan lancar ini dikarenakan virtual Java machine Dalvik yang dipakai Android mantap dalam memanage memory didukung pula Linux (kernel 2.6).

Konektifitas lengkap dari Bluetooth, WIFI dan GPS yang berguna untuk multiplayer game hingga

aplikasi Social Networking Service.
Aplikasi bisnis ada di Android kecuali aplikasi Microsoft Office.
Harga yang relatif lebih murah (nyaris hanya sepertiga iPhone).
Kekurangan:
Karena masih baru, maka belum banyak aplikasi yg tersedia untuk android, namun tidak menutup

kemungkinan bakal bertambah banyak mengingat Android adalah OS open source. Hampir semua

aplikasi bisa didapat gratis, dan dapat diunduh melalui fasilitas Android Market dan

blog-blog pribadi.
Bagi orang yg belum pernah memakainya mungkin akan sedikit membingungkan
ponsel Android kurang nyaman jika dipakai untuk telepon.
Masih sedikit yg memakai OS ini.
Android masih mampu sedikit mengimbangi Wndows Mobile untuk terintegrasi dengan Exchange (outlook) server tanpa hambatan.
Handset apa saja yang mendukung OS ini dan tersedia di pasaran? Coba klik di Situs Resmi Android Indonesia ini.

Kelebihan yang bersifat mendasar yang banyak dimiliki OS Android ini diyakini akan menggerus pasar windows mobile, iPhone, dan bahkan Blackberry. Benarkah demikian? Yuk kita tunggu saja respon pasar terhadap OS ini, khususnya di Indonesia

Solusi handfree Nokia 6300/3110c/3500

Jumat, 12 Maret 2010

Nokia 2330c Hank & shutdown solution

Kamis, 11 Maret 2010
GEJALA KERUSAKAN :

1. Baru di on setelah 10-15 detik hp hank
2. Setelah kurang lebih 1 menit hp mati sendiri
3. Pada saat di charger hp normal

DIAGNOSA KERUSAKAN :

1. Ponsel baru dinyalakan semua tegangan dari IC UEM dalam keadaan normal (VIO,VFLASH, VANA, VCORE, dll), setelah kurang lebih 10 detik Hp menjadi Hank, pada keadaan hank tegangan VIO diukur ternyata turun menjadi 0.7V yang seharusnya 1.8V, Apa penyebabnya? : VIO disini adalah tegangan yang hampir dibutuhkan sebagian besar dari rangkaian Ponsel (LCD, Camera, Radio; Bluetooth, UPP, IC Flash, etc) Jadi tegangan VIO overload (terlalu banyak beban).
2. Setelah 1 menit Ponsel tiba-tiba mati sendiri karena CPU tiduk cukup mendapatkan tegangan yang dibutuhkan untuk dapat bekerja dengan semestinya.
3. Pada saat Ponsel dicharger normal-normal saja karena UEM mendapatkan bantuan tenaga dari external power.


1. Solusi yang terbaik adalah dengan membuat rangkaian Power Suply tambahan(regulator SMPS) yang outputnya 1.8v untuk mengurangi beban VIO tapi proses ini membutuhkan Waktu & Biaya yang lumayan dan juga rumit (bagi teknisi itu sangat menyebalkan).
2. Solusi ekonomis banget,tidak sampai 5rb rupiah, Bahkan bisa juga ambil dari ponsel yang sudah bangkai yakni memanfaatkan tegangan VFlash 2.8V untuk membantu VIO yang sebelumnya harus diturunkan dulu 1.8V yakni menggunakan 3 Dioda yang dirangkai seri seperti gambar diatas (1 dioda bis menurunkan tegangan 0.325V)a
3. Tidak beresiko tinggi asal dikerjakan dengan hati-hati dan sesuai petunjuk.
4. Eksekusi perbaikan tidak sampai 20 menit karena pemasangannya hanya membutuhkan solder.

NB : Setelah Pemasangan dioda seri 3pcs dari VFLASH ke VIO jangan lupa diukur lagi tegangan VIOnya jangan sampai over voltage untuk mencegah kerusakan Ponsel dikemudian hari.

Selamat Mencoba.......!!!


Tips Blackberry,Solusi recofer deaderry

Ketika Blackberry anda gagal untuk di nyalakan ,ada beberapa kondisi yang menyangkut hal Ini :

A. Mati Total ( Matot )
Kerusakan pada fisik kemungkinan masuk air , coba bongkar & cek PCB,kena air atau tidak?Kalau kena air bersihkan/keringkan.

B. Ketika Dinyalakan Hanya Lampu Yang Menyala
Blackberry anda tidak dapat start, dalam hal ini disebabkan OS / Firmware corrupt.

C. Gagal Untuk Start , LCD Hanya Tampil Putih Dengan Disertai Pesan Error
Beberapa orang menyebut kerusakan ini dengan " Uncaught Exception Error " , artinya OS / Blackberry mengalami hang disebabkan File Corrupt.
Dalam beberapa kasus solusi dapat terselesaikan dengan menggunakan application Loader pada desktop manager atau Windows.

A. Untuk merestore OS Blackberry pada PC anda harus sudah terinstal Blackberry Desktop Manager,
Desktop Manager bisa anda dapatkan pada CD bawaan Blackberry.
Tips : Jika anda putuskan untuk download Blackberry Desktop Manager pastikan anda download versi 4.XX.
Pada saat instalasi anda bisa menghemat waktu dengan tidak menginstal " Roxio Media Manager ".
Sebab pada saat nanti kita jalankan Blackberry Desktop Manager itu akan sangat membuat software berjalan lambat.

B. Setelah instalasi sukses , anda harus menginstal juga Blackberry OS File yang sesuai dengan Blackberry anda.
Versi orisinal biasanya telah terdapat pada CD , namun anda bisa juga download untuk mendapatkan versi" lainnya.

C. Setelah Os terinstal kita siapkan dulu segala sesuatunya untuk merestore Blackberry.
Tips : Terlebih dahulu hapus file vendor.xml pada folder : C:\program files\common files\research in motion\apploader

D.Sekarang kita siap untuk memulai proses perbaikan , pastikan Blackberry Desktop Manager sedang berjalan.

E. Sambungkan Blackberry anda ke PC , jalankan command pada windows :

Windows XP : Start > Run > Command

Windows Vista : Start > Command (Ketik Perintah Command Pada " Start Search " )

Akan muncul command seperti image dibawah :
Untuk Windows Vista :


CD \
CD PROGRAM FILES
CD COMMON FILES
CD RESEARCH IN MOTION
CD APPLOADER
LOADER /NOJVM


Untuk Windows XP :


CD \
CD PROGRA~1
CD COMMON~1
CD RESEAR~1
CD APPLOA~1
LOADER /NOJVM


Setelah itu tekan " ENTER " pada command terakhir & proses force rebuild akan berjalan.

E. Setelah finish ,lepaskan sambungan pada PC.
Tunggu proses Blackberry untuk StartUp biasanya membutuhkan waktu sekitar 30 menit.

Setelah proses StartUp selesai anda bisa me-recovery semua file yang anda butuhkan menggunakan Blackberry Desktop Manager.

Persamaan LCD Nokia



Persamaan Lcd Nokia:

Nokia 1600,2310,(6125,6136,N70(external)
Nokia 2600,2650,2652,3200,5140,6220,7250i,3100,3120,6100 ,3200,5100,6610,6610i,7210
Nokia 2610,5140i,6030
Nokia 3220,7260,6020,6021, externe 9500,9300,9300i
Nokia 3300,6800
Nokia 5200,6070,6080
Nokia 5300,6233,6234,7370,E50
Nokia 6060,6101,6102,6103,6125,6136,6151,7360
Nokia lcd external 6101,6102,6170,7270
Nokia lcd internal 6170,7270
Nokia 6270,6280,6288

Nokia 6630,6260,N91
Nokia 6680,N70,N72
Nokia 7610,6670
Nokia N71,N73,N93
2300 = 1100

6170 for 7270
N93 for N71 and N73
6270 for 6280
6680 for N70 and N72
6260 for 6630
3220 lcd for 9300 external lcd
7210 for 6100, 7250, 3100, 2650, 2600, 5140, 3120, 6610, 5100, 3200
6020, 3220 works on 9500 back screen

7610 = 6670, 6630, 3230
6101 = 6060, 6103


Persamaan LCD Sony Ericsson,Samsung,Siemens,Motorola,LG,Sagem

SONY ERICSSON

j230 = j220
T230=T290
C62 j300
K750=D750i=W700i=W800i
K600,K608,V600
K790/k800/W850
M600,W950
K310 , K510
K750 , D750 , W800
J300 Siemens C62

SAMSUNG

S500=E100=D100
N600=N620
S200=S300
V200=P100=P400
E630=E830
R200=R210=R220=R225
C200=C200n=C210=C230=X140
C100=C110+patch
E630/E830
E800=E820
X160=X200
E710=E715
Q200=V200=S100 small LCD

SIEMENS

1. A60, A62, A65,C60, M55, MC60, A75, AX75
M65,CX65,SX65,CX70, SK65,S65
A52,A55,A57,C55 Lcd is compatible but not cover
C45,A50,M50,MT50
C75- ME75
C65-C72-AX72=AX75
S75 - M75 - CX75- ?81
CF110 =AL21

MOTOROLA

T191/T190/C200/C205
V300/500/525 - Small
V300=500=525=V550=600 External
V547, V551
C350, C450,C550, (V150 not tested)
T190, T191, C200, C205
E398, V360
L6, L7
C650/380/V180(big)/V220 not tested
E398, E1, E770
V300, V500 ,V525 , V547 , V550
V180 , V220
191, T190 , C200 , C205

LG

G1600=C?1100
LG C1100=LG G1600=LG C3100 (just C3100 not G3100) LG C1400=LG 7020
LG5200=LG5210

SAGEM

X6 , X7 , V75 , V65
X6-2 , V76
X3-2 , X2

SIEMENS SX1 Format



Nokia 6600 Joystick solution



Nokia 6600 posisi IC Flash


Sony Ericsson W810 no LCD light



Sony Ericsson J200-J210 joystick ways


NOKIA E90 V-core jumper


NOKIA E90 mic


NOKIA E90 MMC corrupt


NOKIA E90 not charging

5 komentar:

  1. min saya mau minta tolong, kalau hp nokia 1100 di masukkan kartu sim lalu di hidupkan gak mau hidup, tpi kalau kartu simnya di lepas lalu di hidupkan mau dia hidup, dmna kerusakan nya tu min?

    BalasHapus
  2. kerusakann hape mass ici simcardnya rusakk dengann catatann kartu simpati kehp lainn normalllll

    BalasHapus
  3. bro kuningan'a dmn?
    klo mo service alamat'a dmn?
    saya punya N78 gak mau booting gmn tuh?

    BalasHapus
  4. solusinya gimana gan,,,diganti mesin nya kah...karena nokia 500 aku gti,,,kalo modus offline nyala,,tp selain itu misal sim card nya di lepas nyala,,,

    BalasHapus
  5. service siemens mc-60 matot gimana gan.?

    BalasHapus
