Belajar LCD. 6 - SCALER


Teve CRT biasa gambar dari siaran yang diterima maupun gambar dari AV-in setelah melalui proses demodulator menjadi sinyal RGB langsung dapat didisplaykan lewat ke tabung CRT. Berbeda dengan teve LCD - sinyal digital RGB sebelum diumpankan ke Front Panel Display (FDP) harus melalui proses “konversi” dahulu karena adanya perbedaan resolusi gambar dengan resolusi FPD. Sirkit yang digunakan untuk mengkonversikan perbedaan resolusi ini dinamakan ‘SCALER” yang merupakan sirkit paling penting pada proses teve maupun monitor LCD.
  • Scaler adalah merupakan sirkit digital yang berfungsi untuk mengkonversi data gambar dengan resolusi tertentu menjadi data gambar dengan resolusi yang lain yang berbeda
  • Input dari scaler adalah sinyal gambar, sinyal OSD, sinyal teletext, setelah melalui  proses  Analog to Digital Converter (A/D Converter)
  • Output dari scaler berhubungan dengan sirkit LVDS transmiter
  • Sirkit scaler biasanya dibantu oleh sebuah memori sejenis SDRAM
  • Istilah lain untuk sirkit scaler = Image Scaler = IP Converter = Graphic Signal Processor = Format Converter
Untuk lebih memahami masalah scaler, coba lihat tabel beberapa contoh resolusi format sinyal video dibawah :
Computer Standard FPD
Resolusi
VGA 640 x 480 (4:3)
SVGA 800 x 600 (4:3)
XGA 1024 x 768 (4:3)
WXGA 1280 x 768 (15:9)
SXGA 1280 x 1024 (5:4)
SXGA+ 1400 x 1050 (4:3)
WSXGA 1680 x 1050 (16:10)
UXGA 1600 x 1200 (4:3)
UXGAW 1900 x 1200 (1.58:1)
QXGA 2048 x 1536 (4:3)
QVGA (quarter VGA) 320 x 240 (4:3)
Analog TV Standard
Resolusi
PAL 720 x 576
PAL VHS 320 x 576 (approx.)
NTSC 640 x 482
NTSC VHS 320 x 482 (approx.)
Digital TV Standard
Resolusi
NTSC (preferred format) 648 x 486
D-1 NTSC 720 x 486
D-1 NTSC (square pixels) 720 x 540
PAL 720 x 486
D-1 PAL 720 x 576
D-1 PAL (square pixels) 768 x 576
HDTV 1920 x 1080
Digital Film Standard
Resolusi
Academy standard 2048 x 1536
Contoh : Dari tabel diatas menunjukkan bahwa gambar dari siaran teve analog sistim PAL (yang sekarang kita pakai), paling bagus hanya dapat menampilkan gambar dengan resolusi 720 x 576. Jika sinyal gambar tersebut akan ditampilkan pada layar LCD jenis WXGA, maka resolusi gambar tersebut harus dikonversikan dahulu menjadi 1280 x 768.
Gambar-gambar dibawah adalah contoh blok diagram teve LCD

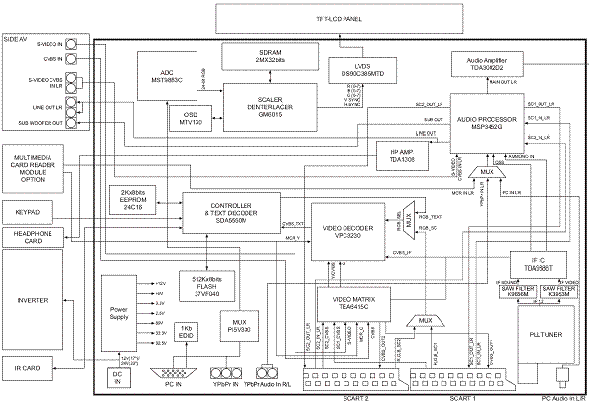

clip_image002(gambar diambil dari LG training manual)
clip_image004(gambar diambil dari Service Manual JVC)
